Rincian Produk
Tempat asal: Cina
Nama merek: FN-LINK
Sertifikasi: ROHS/REACH

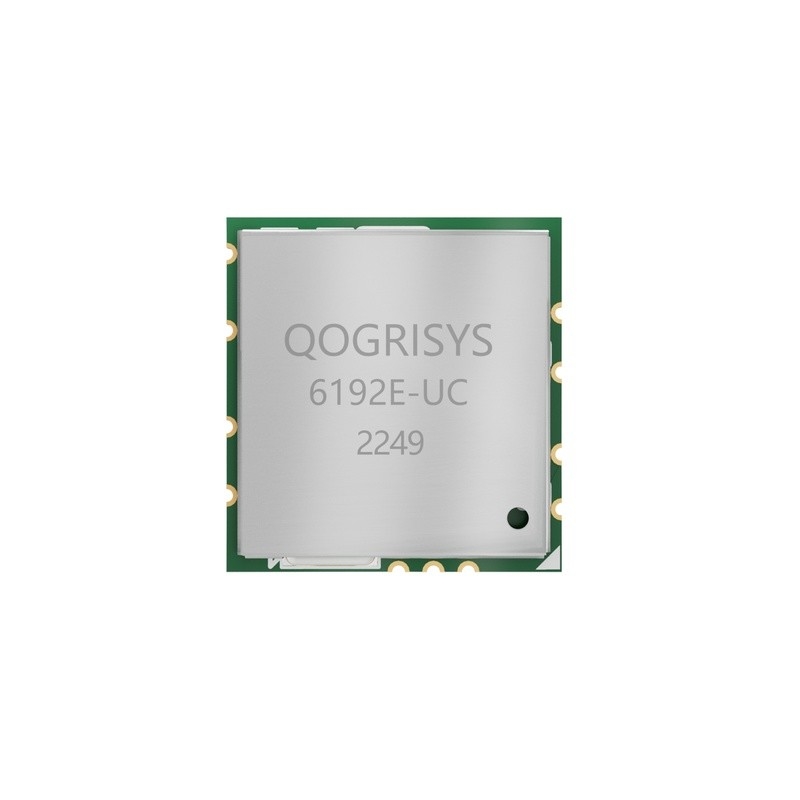

Nomor model: 6192E-UC
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 5/pcs
Harga: USD 4.1-5.5/pcs
Kemasan rincian: Kumparan
Waktu pengiriman: 15-40 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 4000000 pcs/bulan
Chipset: |
RTL8192FC |
Rentang frekuensi: |
2.400 GHz ~ 2.497 GHz |
Suhu Operasional: |
0 °C hingga 70 °C |
Suhu Penyimpanan: |
-40 °C hingga 85 °C |
Pin Kaki: |
11 pin |
Jumlah saluran: |
Bab 1 ~ Bab 14 |
Chipset: |
RTL8192FC |
Rentang frekuensi: |
2.400 GHz ~ 2.497 GHz |
Suhu Operasional: |
0 °C hingga 70 °C |
Suhu Penyimpanan: |
-40 °C hingga 85 °C |
Pin Kaki: |
11 pin |
Jumlah saluran: |
Bab 1 ~ Bab 14 |
1. S0/S1 2antenna trace sesingkat mungkin, lebih baik ditambahkan sirkuit untuk pencocokan tunning;
2. Kontrol jejak USB sebagai impedansi 90ohm;
3. Catu daya 3V3 menambahkan 2 kapasitor filter (10uf+0.1uf);
| model nomor | 6192E-UC | Chipset Utama | RTL8192EU |
| Antarmuka | USB | Standar WiFi | IEEE802.11b/g/n |
| Kecepatan Data | 300Mbps | Sertifikasi | ROHS MENCAPAI |
| Antena RF | Antena Eksternal | Didukung OS | Linux/Android/Windows |
| Frekuensi | 2.4GHz | Sumber Daya listrik | 3.3V |
| TIDAK | Nama | Jenis | Keterangan | Voltase |
| 1 | GND | kan | Koneksi tanah | |
| 2 | semut 0 | I/O | Port I/O RF0 | |
| 3 | semut 1 | I/O | Port I/O RF1 | |
| 4 | GND | kan | Koneksi tanah | |
| 5 | VDD33 | P | Input sumber tegangan daya utama 3.3V | 3.3V |
| 6 | USB_DM | I/O | USB D- | |
| 7 | USB_DP | I/O | USB D+ | |
| 8 | GND | kan | Koneksi tanah | |
| 9 | NC | kan | Mengambang (Tidak terhubung ke ground) | |
| 10 | NC | kan | Mengambang (Tidak terhubung ke ground) | |
| 11 | NC | kan | Mengambang (Tidak terhubung ke ground) |
Penerapan Modul Wifi RTL8192FC
.
