Rincian Produk
Tempat asal: CINA
Nama merek: OFLYCOMM
Sertifikasi: CE/ROHS/REACH
Nomor model: 6221E-UUC-02
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 5/pcs
Harga: USD 3.3-5.5/pcs
Kemasan rincian: Kumparan
Waktu pengiriman: 15-40 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 4000000 pcs/bulan
Model NO.: |
6221E-UUC-02 |
Tempat Asal: |
Guangdong, Cina |
Suhu Pengoperasian (min.): |
0°C |
Suhu Pengoperasian (typ.): |
25°C |
Suhu Pengoperasian (maks.): |
70°C |
VCC33: |
3.3V |
Model NO.: |
6221E-UUC-02 |
Tempat Asal: |
Guangdong, Cina |
Suhu Pengoperasian (min.): |
0°C |
Suhu Pengoperasian (typ.): |
25°C |
Suhu Pengoperasian (maks.): |
70°C |
VCC33: |
3.3V |

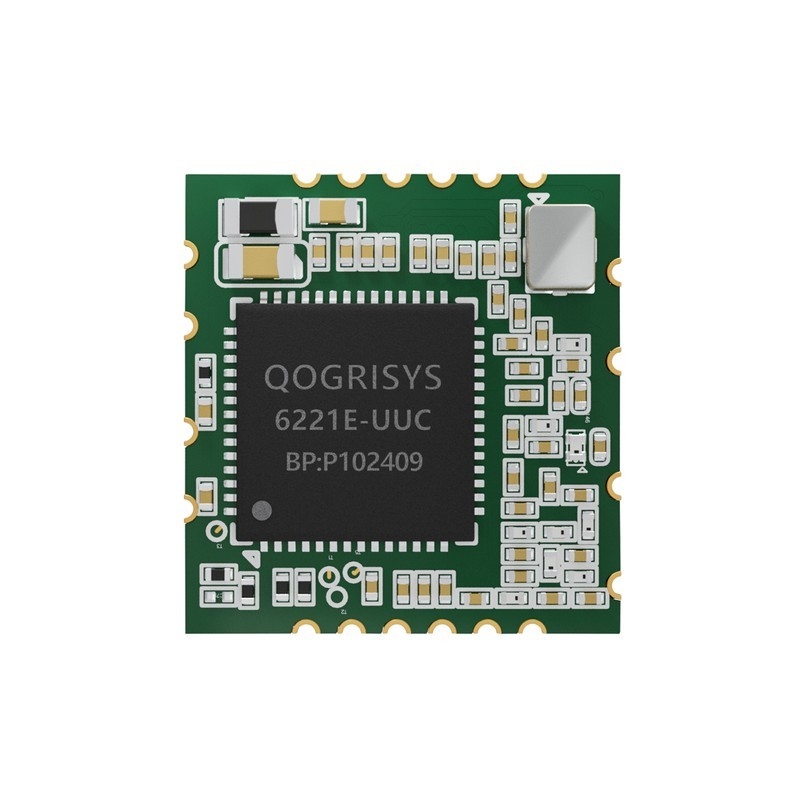

Nama Model: 6221E-UUC
Deskripsi Produk: Dukungan fungsi Wi-Fi/Bluetooth
Dimensi: L x L x H: 13 x 12,2 x 1,7 mm
Antarmuka Wi-Fi: USB 2.0
BT Antarmuka: USB 2.0
Suhu operasi: 0°C sampai 70°C
Suhu penyimpanan: -55°C sampai 85°C
RoHS:Semua komponen perangkat keras sepenuhnya sesuai dengan arahan RoHS UE
| Tidak ada | Nama | Jenis | Deskripsi | Tegangan |
| 1 | GND | - | Sambungan darat | |
| 2 | WL_BT_ANT | I/O | 5G Wi-Fi dan BT ANT | |
| 3 | WL_ANT | I/O | 2.4G Wi-Fi ANT | |
| 4 | GND | - | Sambungan darat | |
| 5 | PCM IN | Aku | PCM IN | 3.3V |
| 6 | PCM OUT | O | PCM OUT | 3.3V |
| 7 | PCM SYNC | O | PCM SYNC | 3.3V |
| 8 | PCM CLK | I/O | PCM CLK | 3.3V |
| 9 | BT_WAKE_HOST | O |
Perangkat Bluetooth untuk membangunkan HOST Default rendah, aktif tinggi. |
3.3V |
| 10 | HOST_WAKE_BT | Aku |
HOST untuk membangunkan perangkat Bluetooth Dapat menjaga pin NC ini, menggunakan antarmuka USB bangun BT |
3.3V |
| 11 | VDD33 | P | 3.3V Power Input | 3.3V |
| 12 | D- | I/O | USB DATA DM | |
| 13 | D+ | I/O | USB DATA DP | |
| 14 | GND | - | Sambungan darat | |
| 15 | NC | I/O | Mengambang | |
| 16 | WL_DIS | Aku |
Wi-Fi DISABBLE, WL ON: tarik tinggi; WL OFF: tarik rendah Fungsi pin ini tidak didukung |
3.3V |
| 17 | BT_DIS | Aku |
Bluetooth dinonaktifkan. BT ON: tarik tinggi; BT OFF: tarik rendah Fungsi pin ini tidak didukung |
3.3V |
| 18 | CHIP_EN | Aku |
CHIP ENABLE, Default ON: tarik tinggi ; OFF: tarik rendah Modul default tarik tinggi |
3.3V |
| 19 | HOST_WAKE_WL | Aku |
HOST untuk membangunkan perangkat Wi-Fi Default tinggi, input rendah bangun modul |
3.3V |
| 20 | WL_WAKE_HOST | O |
Perangkat Wi-Fi untuk membangunkan HOST Default rendah, output tinggi untuk membangunkan host |
3.3V |
| 21 | NC | - | Mengambang | |
| 22 | GPIO8 | I/O |
LED GPIO Sambungkan ke katode LED |
3.3V |
P: POWER I: INPUT O: OUTPUT
