Rincian Produk
Tempat asal: CINA
Nama merek: OFLYCOMM
Sertifikasi: CE/ROSH/REACH

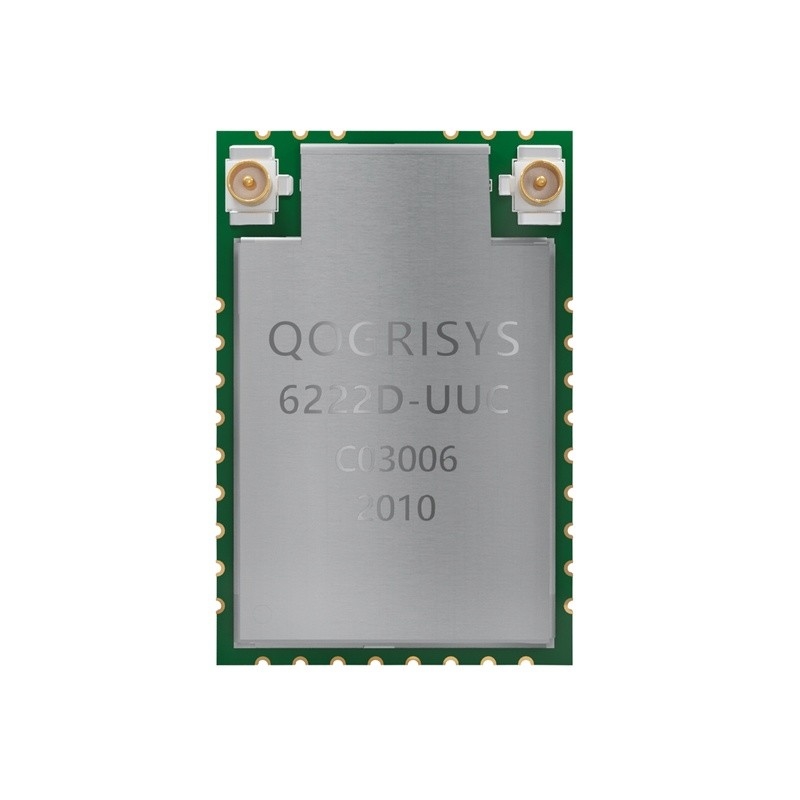

Nomor model: 6222D-UUC
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 5 buah
Harga: USD4.5-7.5/pcs
Kemasan rincian: Kumparan
Waktu pengiriman: 15-40 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 4000000 pcs/bulan
Modul: |
6222D-UUC |
Sangat terintegrasi: |
Ya, aku tahu. |
mengikuti: |
IEEE802.11a/b/g/n/ac |
Antena: |
2T2R+BT SEMUT |
IPEX: |
Dua |
Pin: |
32 |
Modul: |
6222D-UUC |
Sangat terintegrasi: |
Ya, aku tahu. |
mengikuti: |
IEEE802.11a/b/g/n/ac |
Antena: |
2T2R+BT SEMUT |
IPEX: |
Dua |
Pin: |
32 |
6222D-UUC adalah modul biaya rendah dan konsumsi daya rendah yang memiliki semua Wi-Fi dan Bluetooth fungsi. modul sangat terintegrasi membuat kemungkinan web browsing, VoIP,Aplikasi headset Bluetooth. Dengan kemampuan roaming mulus dan keamanan lanjutan, juga dapat berinteraksi dengan vendor yang berbeda 802.11a/b/g/n/ac 2x2 Access Points di LAN nirkabel.
1.WLAN SOC untuk 5 GHz 802.11ac, atau 2.4G/5G 802.11n aplikasi WLAN.
2.Dual-stream multiplexing spasial hingga 867 Mbps data rate.
3.2.4GHz:mendukung 20/40MHz
4.5GHz: 20/40/80MHz
5.USB2.0 untuk pengontrol WLAN dan BT
| Tidak ada. | Nama | Jenis | Deskripsi | Tegangan |
| 1 | GPIO5 | I/O |
IC GPIO5 (sFlash MISO PIN) |
|
| 2 | GPIO4 | I/O |
IC GPIO4 (sFlash MOSI PIN) |
|
| 3 | EESC | I/O | Jam Flash Serial Eksternal (sFlash untuk aplikasi dongle) |
|
| 4 | EECS | I/O | Masukan jam 32K atau RTC eksternal (sFlash CS PIN) |
|
| 5 | GND | - Apa yang terjadi? | Sambungan darat | |
| 6 | WL_DP+ | I/O | USB data+ (USB2.0) | |
| 7 | WL_DM- | I/O | Data USB- (USB2.0) | |
| 8 | GND | - Apa yang terjadi? | Sambungan darat | |
| 9 | GPIO3_WPS | - Apa yang terjadi? | IC GPIO3 ((WLAN WPS)) | |
| 10 | GPIO8_LED | - Apa yang terjadi? | IC GPIO8 ((WLAN LED aktif rendah) | |
| 11 | GND | - Apa yang terjadi? | Sambungan darat | |
| 12 | BT_RF | I/O | BT Pelabuhan RF | |
| 13 | GND | - Apa yang terjadi? | Sambungan darat | |
| 14 | BT_WAKE_HOST | O | BT bangun HOST | 3.3V |
| 15 | HOST_WAKE_BT | Aku | HOST Bangun BT | 3.3V |
| 16 | GPIO0 | - Apa yang terjadi? | IC GPIO0 | |
| 17 | GPIO1 | - Apa yang terjadi? | IC GPIO1 | |
| 18 | GND | - Apa yang terjadi? | Sambungan darat | |
| 19 | WL_RF1 | I/O | 2.4G/5G Wi-Fi RF port1 (Opsional) | |
| 20 | GND | - Apa yang terjadi? | Sambungan darat | |
| 21 | GND | - Apa yang terjadi? | Sambungan darat | |
| 22 | WL_RF0 | I/O | 2.4G/5G Wi-Fi RF port0 (Opsional) | |
| 23 | GND | - Apa yang terjadi? | Sambungan darat | |
| 24 | GND | - Apa yang terjadi? | Sambungan darat | |
| 25 | GND | - Apa yang terjadi? | Sambungan darat | |
| 26 | WL_WAKE_HOST | O |
WLAN bangun HOST (Dibagikan dengan IC GPIO6) |
3.3V |
| 27 | Reset | Aku |
Aktifkan pin untuk perangkat ON: tarik tinggi; OFF: tarik rendah |
3.3V |
| 28 | HOST_WAKE_WL | Aku |
HOST_WAKE_WLAN (Dibagikan dengan IC GPIO7) |
3.3V |
| 29 | GND | - Apa yang terjadi? | Sambungan darat | |
| 30 | VDD33 | P | 3.3V Input tegangan | 3.3V |
| 31 | NC | - Apa yang terjadi? | Tidak ada koneksi (Mengambang) | |
| 32 | GND | - Apa yang terjadi? | Sambungan darat |
Anda dapat menerapkan 6222D-UUC ke Tablet / Notebook / TV board / Mesin Iklan / OTT / IPTV / DVB / STB / DV / IPC / Mini Driving Recorder / Doorbell / Smart TV dll.
Q1: Bagaimana saya bisa mendapatkan sopir yang terkait?
Silakan hubungi penjualan dengan informasi proyek Anda, orang akan mengirim Anda yang cocok sesuai dengan informasi Anda.
Q2: Apakah modul Anda mendapatkan sertifikasi?
Ya, semua modul kami memiliki sertifikasi.
