Rumah > Produk > Modul WiFi BT > RTL8723DS Bluetooth4.2 SDIO Combo Module 2.4GHz Untuk Tablet PC

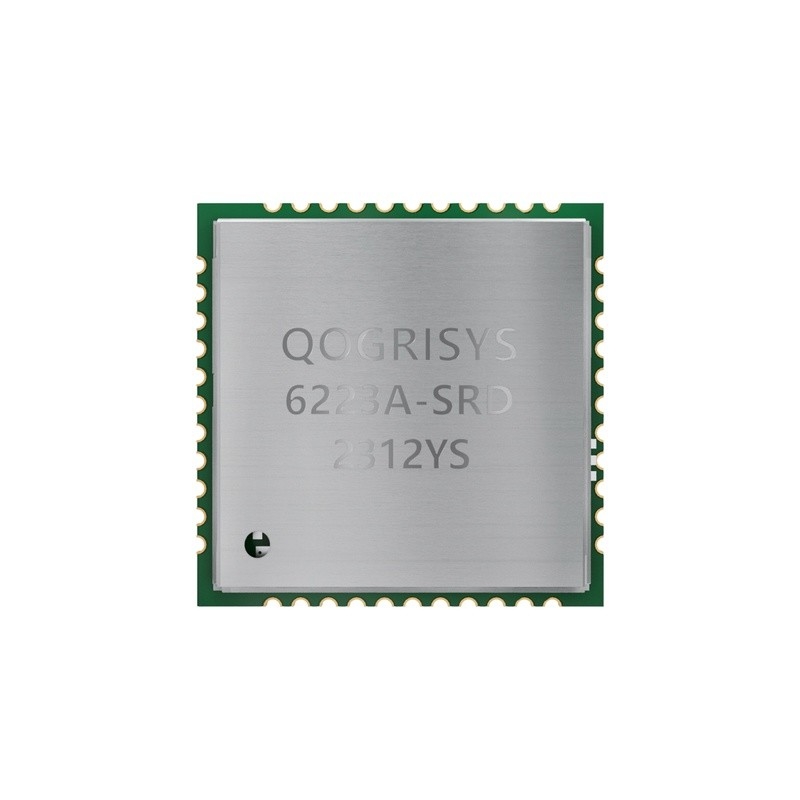

RTL8723DS Bluetooth4.2 SDIO Combo Module 2.4GHz Untuk Tablet PC

Rincian Produk

Tempat asal: CINA

Nama merek: OFLYCOMM

Sertifikasi: CE/FCC/SRRC/ROHS/REACH

Nomor model: 6223A-SRD

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5/pcs

Harga: USD 2.1-3/pcs

Kemasan rincian: Kumparan

Waktu pengiriman: 15-40 hari kerja

Syarat-syarat pembayaran: T/T

Menyediakan kemampuan: 4000000 pcs/bulan

Dapatkan Harga Terbaik
Menyorot:

RTL8723DS SDIO Combo Module

,

Bluetooth 4.2 SDIO Combo Module

,

2.4GHz Tablet PC BT Module

Chipset:
RTL8723DS
Standar Wi-Fi:
IEEE802.11b/g/n
Frekuensi:
2.4GHz
Antarmuka:
SDIO/Uart
Dukungan OS:
Windows/Android/Linux
Keamanan:
WEP,TKIP,AES,WPA,WPA2
Ukuran:
12.0x12.0x1.8mm
Aplikasi:
komputer tablet
Chipset:
RTL8723DS
Standar Wi-Fi:
IEEE802.11b/g/n
Frekuensi:
2.4GHz
Antarmuka:
SDIO/Uart
Dukungan OS:
Windows/Android/Linux
Keamanan:
WEP,TKIP,AES,WPA,WPA2
Ukuran:
12.0x12.0x1.8mm
Aplikasi:
komputer tablet
RTL8723DS Bluetooth4.2 SDIO Combo Module 2.4GHz Untuk Tablet PC

RTL8723DS Bluetooth4.2 SDIO Combo Module 2.4GHz Untuk Tablet PC



ProdukRingkasan

6223A-SRD adalah modul Wi-Fi + BT Combo berukuran kecil dan low profile dengan footprint LGA (Land-Grid Array), ukuran papan 12mm*12mm dengan ketebalan modul 1.9mm.Ini dapat dengan mudah diproduksi pada proses SMT dan sangat cocok untuk tablet PC, ultra book, perangkat seluler, dan produk konsumen.Ini menyediakan antarmuka SDIO untuk Wi-Fi untuk terhubung dengan prosesor host dan antarmuka UART kecepatan tinggi untuk BT.Ini juga memiliki antarmuka PCM untuk transmisi data audio dengan tautan langsung ke codec audio eksternal melalui pengontrol BT.Throughput Wi-Fi secara teori dapat mencapai 150Mbps dengan menggunakan teknologi MIMO 1x1 802.11nb/g/n dan Bluetooth dapat mendukung BT2.1+EDR/BT3.0 dan BT4.2.6223A-SRD menggunakan chip tunggal Wi-Fi/BT yang sangat terintegrasi berdasarkan proses COM tingkat lanjut.6223A-SRD mengintegrasikan seluruh blok fungsi Wi-Fi/BT ke dalam sebuah chip, seperti SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM dan LDO/SWR, kecuali lebih sedikit komponen pasif yang tersisa di PCB.

Modul ringkas ini adalah solusi total untuk kombinasi teknologi Wi-Fi + BT.Modul ini secara khusus dikembangkan untuk ponsel pintar dan perangkat portabel.



Spesifikasi umum

Nama model

6223A-SRD

Deskripsi Produk

Mendukung fungsi Wi-Fi/Bluetooth

Dimensi

P x L x T: 12 x 12 x1,8 (umum) mm

Antarmuka Wi-Fi

Mendukung SDIO V2.0

Antarmuka BT

UART / PCM

Suhu Operasional

0 °C hingga 70 °C

Suhu penyimpanan

-40 °C hingga 85 °C

RoHS

Semua komponen perangkat keras sepenuhnya sesuai dengan arahan EU RoHS

Peringkat Pengoperasian yang Direkomendasikan

IO digital mendukung aplikasi VDD33 atau VDD18.



min.

Ketik

Maks.

Satuan

Suhu Operasional

0

25

70

deg.C

VCC33

3.15

3.3

3.45

V

VDDIO

1.7

1,8 atau 3,3

3.45

V



Spesifikasi RF Wi-Fi/BT Spesifikasi RF 2.1 2.4GHz

Fitur

Keterangan

Frekuensi operasi

2.400~2.4835GHz

Masker spektrum

min.b/g/n

Ketikb/g/n

Maks.b/g/n

Satuan b/g/n

lobus sisi 1 (untuk fc ± 11MHZ)

-

-42/-38/-32

-

dBr

lobus samping ke-2 (ke fc ± 22MHZ)

-

-52/-60/-60

-

dBr

frekuensiToleransi

-20/-20/-20

-

20/20/20

ppm

Standar

Wifi:
IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i

tt:
V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.2

Modulasi

Wifi:
802.11b: CCK (11, 5.5Mbps),

BPSK(1Mbps),
802.11 g/n: OFDM

tt:
8DPSK, /4 DQPSK, GFSK

QPSK(2Mbps),

Tarif data PHY

Wifi:
802.11b: 11,5.5,2,1 Mbps
802.11g: 54,48,36,24,18,12,9,6 Mbps 802.11n: hingga 150Mbps

tt:
1 Mbps untuk Tarif Dasar
2,3 Mbps untuk Tingkat Data yang Ditingkatkan

Mengirimkan Daya Keluaran

Wifi:
802.11b@11 Mbps 802.11g@54 Mbps 802.11n@65 Mbps

tt:
Maks +10dBm

17±1.5dBm
14±1.5dBm 13±1.5dBm(MCS 7_HT20) 13±1.5dBm(MCS 7_HT40)

EVM

802.11b/1Mbps : EVM-10dB 802.11b /11Mbps : EVM-10dB 802.11g/6Mbps : EVM-5dB 802.11g / 54Mbps : EVM-25dB 802.11n/6.5Mbps : EVM-5dB 802.11n/65Mbps : EVM-28dB 802.11n/13.5Mbps : EVM-5dB 802.11n/135Mbps : EVM-28dB

Sensitivitas Penerima (Wi-Fi)

802.11b@8% PER
1Mbps
-91dBm
2Mbps
-89dBm
5.5Mbps
-87dBm
11Mbps
-85dBm Tingkat input maks≥-8

802.11g@10% PER 6Mbps -87dBm 9Mbps -86dBm 12Mbps-84dBm 18Mbps-82dBm 24Mbps-79dBm 36Mbps-75dBm 48Mbps -71dBm 54Mbps -70dBm

Tingkat masukan maks≥-20

802.11n@10% PER HT20_MCS 0 -87dBm HT20_MCS 1-84dBm HT20_MCS 2 -82dBm HT20_MCS 3 -79dBm HT20_MCS 4 -75dBm HT20_MCS 5 -71dBm HT20_MCS 6 -70dBm HT20_MCS 7 -69dBm Tingkat input maks≥-20

HT40_MCS 0-84 HT40_MCS 1-81 HT40_MCS 2-79 HT40_MCS 3-76 HT40_MCS 4-72 HT40_MCS 5-68 HT40_MCS 6-67 HT40_MCS 7-66

Sensitivitas Penerima (BT)

-89dBm @ 1Mbps -86dBm @ 2Mbps -83dBm @ 3Mbps

Saluran Operasi

Wi-Fi 2.4GHz:
11: (Bab 1-11) – Amerika Serikat

13: (Bab 1-13) – Eropa

TEKNOLOGI FN-LINK TERBATAS 4 Informasi Kepemilikan & Rahasia

6223A-SRD



14: (Bab 1-14) – Jepang BT 2.4GHz: Bab.0 ~78

Kontrol Akses Media

Wi-Fi: CSMA/CA dengan ACK BT: AFH, Pembagian Waktu

Antena

Antena Eksternal

Arsitektur jaringan

Wi-Fi: Mode ad-hoc (Peer-to-Peer ) Mode infrastruktur

AP Perangkat Lunak

Wi-Fi Langsung
BT: Pico Net, Scatter Net

Keamanan

Wi-Fi: WPA, WPA-PSK, WPA2, WPA2-PSK, WEP 64bit & 128bit, IEEE 802.11x, IEEE 802.11i

BT: Pengupasan Sederhana

Didukung OS

Android/Linux

Antarmuka Tuan Rumah

Wi-Fi: SDIO BT: UART

Tegangan Operasi

3,3±10% Vdc I/O tegangan suplai

Dimensi

Khas L12.0*W12.0*H1.8mm
