Rumah > Produk > Modul WiFi Realtek > Antena PCB Internal USB RTL8188FTV Modul WiFi Realtek

Antena PCB Internal USB RTL8188FTV Modul WiFi Realtek

Rincian Produk

Tempat asal: CINA

Nama merek: OFLYCOMM

Sertifikasi: CE/FCC/IC/KCC/SRRC/TELEC/NCC/ROHS/REACH

Nomor model: 6188S-UF

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5/pcs

Harga: USD 1.4-2.4/pcs

Kemasan rincian: Kumparan

Waktu pengiriman: 15-40 hari kerja

Syarat-syarat pembayaran: T/T

Menyediakan kemampuan: 4000000 pcs/bulan

Dapatkan Harga Terbaik
Menyorot:

Modul Wifi USB RTL8188FTV

,

Modul Video Wifi Antena PCB

Pita Tunggal:
Ya, 2,4g
Rantai RF:
1T1R
Frekuensi operasi:
2,400~2,4835GHz
Antena:
Di atas kapal
Suhu Kerja:
0°C-70°C
PxLxT:
14.8x18.2x1.9mm
Pita Tunggal:
Ya, 2,4g
Rantai RF:
1T1R
Frekuensi operasi:
2,400~2,4835GHz
Antena:
Di atas kapal
Suhu Kerja:
0°C-70°C
PxLxT:
14.8x18.2x1.9mm

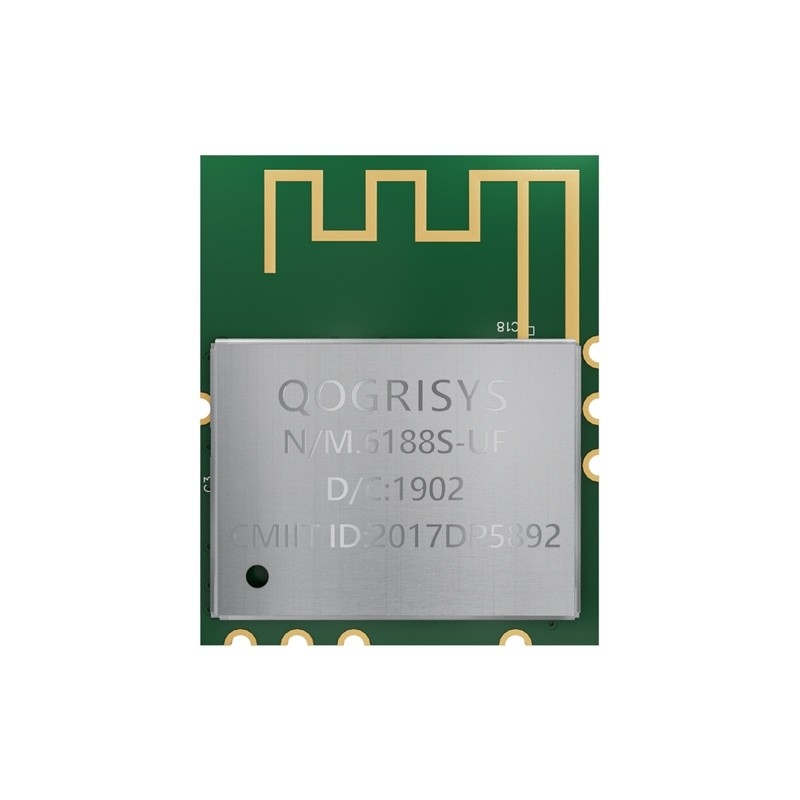

Antena PCB Internal USB RTL8188FTV Modul WiFi Realtek

USB Interface RTL8188FTV Realtek WiFi Modul internal PCB Antenna

Tanggal utama 6188S-UF

Nama Model 6188S-UF
Deskripsi Produk Mendukung fungsi Wi-Fi
Dimensi L x L x H: 14,8 x 18,2 x 1,9 (biasanya) mm
Antarmuka Wi-Fi Mendukung USB2.0
Suhu operasi 0°C sampai 70°C
Suhu penyimpanan -40°C sampai 85°C
RoHS Semua komponen perangkat keras sepenuhnya sesuai dengan arahan RoHS UE

Konsumsi Daya Untuk Anda Referensi ((VCC33 = 3.3V)) Unit: mA

Wifi pada mode:126

TX(2.4G HT40):232

RX ((2.4G HT40):140

Penugasan Pin Modul USB WiFi

Antena PCB Internal USB RTL8188FTV Modul WiFi Realtek 0

Definisi Pin

Tidak ada Nama Jenis Deskripsi Tegangan
1 GND - Sambungan darat
2 USB_DP I/O Pasangan diferensial USB2.0 untuk WLAN
3 USB_DM I/O Pasangan diferensial USB2.0 untuk WLAN
4 VDD33 P Input tegangan sumber daya utama 3.3V 3.3V
5 GND - Sambungan darat
6 RF0 I/O Wlan RF I / O, pin dapat mengapung jika menggunakan antena internal
7 GND - Sambungan darat
8 GND - Sambungan darat

P: POWER I: INPUT O: OUTPUT

Beberapa Aplikasi

Antena PCB Internal USB RTL8188FTV Modul WiFi Realtek 1
