Rumah > Produk > Modul WiFi SDIO > Modul Transceiver Nirkabel Lubang Stempel RTL8822CS 802.11ac Bluetooth Untuk OTT/TV

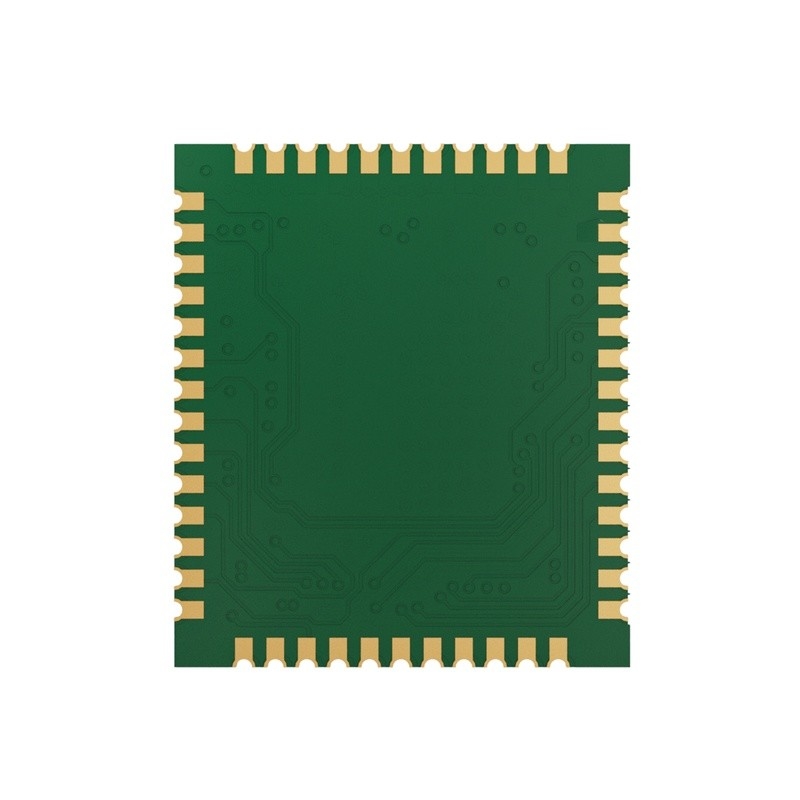

Modul Transceiver Nirkabel Lubang Stempel RTL8822CS 802.11ac Bluetooth Untuk OTT/TV

Rincian Produk

Tempat asal: CINA

Nama merek: OFLYCOMM

Sertifikasi: ROHS/REACH

Nomor model: 6222B-SRC

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5/pcs

Harga: USD 5.1-7/pcs

Kemasan rincian: Kumparan

Waktu pengiriman: 15-40 hari kerja

Syarat-syarat pembayaran: T/T

Menyediakan kemampuan: 4000000 pcs/bulan

Dapatkan Harga Terbaik
Menyorot:

modul kombo wifi bt

,

modul wifi rendah energi

,

modul transceiver nirkabel lubang stempel

Chipset:
RTL8822CS
Standar Wi-Fi:
IEEE802.11a/b/g/n/ac
Frekuensi:
2,4 GHz ~ 5,8 GHz
Antarmuka:
SDIO/Uart/PCM
Dukungan OS:
Windows/Android/Linux
Merek:
Tautan FN
Ukuran:
15.0x13.0x1.8mm
Aplikasi:
Tablet/Smart TV/IPTV/OTT/IPC
Chipset:
RTL8822CS
Standar Wi-Fi:
IEEE802.11a/b/g/n/ac
Frekuensi:
2,4 GHz ~ 5,8 GHz
Antarmuka:
SDIO/Uart/PCM
Dukungan OS:
Windows/Android/Linux
Merek:
Tautan FN
Ukuran:
15.0x13.0x1.8mm
Aplikasi:
Tablet/Smart TV/IPTV/OTT/IPC
Modul Transceiver Nirkabel Lubang Stempel RTL8822CS 802.11ac Bluetooth Untuk OTT/TV

Stamp Holes 802.11ac Dual-Band Module Of RTL8822CS 802.11ac+Bluetooth Untuk OTT/TV


Pengantar

6222B-SRC adalah modul berbiaya rendah dan konsumsi daya rendah yang memiliki semua fungsi Wi-Fi.Untuk operasi Wireless LAN (WLAN). Modul terintegrasi menyediakan antarmuka SDIO untuk Wi-Fi. Modul menyediakan warisan sederhana dan mekanisme koeksistensi 20MHz/40MHz/80MHz untuk memastikan kompatibilitas mundur dan jaringan
Modul nirkabel sesuai dengan standar IEEE 802.11 a/b/g/n/ac 2x2 MIMO dan dapat mencapai kecepatan hingga 867Mbps dengan arus ganda dalam 802.11n untuk menghubungkan LAN nirkabel.Modul terintegrasi menyediakan antarmuka SDIO untuk Wi-Fi, UART / PCM antarmuka untuk Bluetooth.
Modul kompak ini adalah solusi total untuk kombinasi teknologi Wi-Fi dan Bluetooth V4.2.

Fitur

  • Sistem-on-chip (SOC) jaringan area lokal nirkabel yang sangat terintegrasi ((WLAN) untuk aplikasi WLAN 5 GHz 802.11ac, atau 2.4G/5G 802.11n.
  • Dual-stream multiplexing spasial hingga 867 Mbps data rate.
  • Mendukung 20/40MHz pada 2,4GHz dan mendukung 20/40/80MHz pada 5GHz
  • Mendukung antarmuka SDIO3.0 daya rendah untuk WLAN dan antarmuka UART / PCM untuk Bluetooth.
  • Mendukung Bluetooth V4.2+HS, BLE dan kompatibel ke belakang dengan Bluetooth 1.2, 2.X+ meningkatkan laju data.
  • Mendukung koeksistensi WLAN-Bluetooth dan ISM-LTE.
  • Mendukung Bluetooth untuk transmisi tingkat daya kelas 1 dan kelas 2 tanpa memerlukan PA eksternal.
  • Antarmuka digital host BT:
    • HCI UART (hingga 4 Mbps)
    • PCM untuk data audio


Spesifikasi Umum


Nama Model

  6222B-SRC

Deskripsi Produk

  Mendukung fungsi Wi-Fi / Bluetooth

Dimensi

L x L x H: 15 x 13 x 2,15 mm (biasanya)

Antarmuka Wi-Fi

Mendukung SDIO V3.0

BT Antarmuka

  UART / PCM

Suhu operasi

  0°C sampai 70°C

Suhu penyimpanan

  -40°C sampai 125°C



Peringkat Operasi yang Disarankan


 Min.Seperti itu.Max. Apa yang terjadi?Satuan

Suhu operasi

02570deg.C

VCC33

3.153.33.45V

VDDIO

1.71.8 atau 3.33.45V




Blok Diagram


 Modul Transceiver Nirkabel Lubang Stempel RTL8822CS 802.11ac Bluetooth Untuk OTT/TV 0





Kemasan

Modul Transceiver Nirkabel Lubang Stempel RTL8822CS 802.11ac Bluetooth Untuk OTT/TV 1
